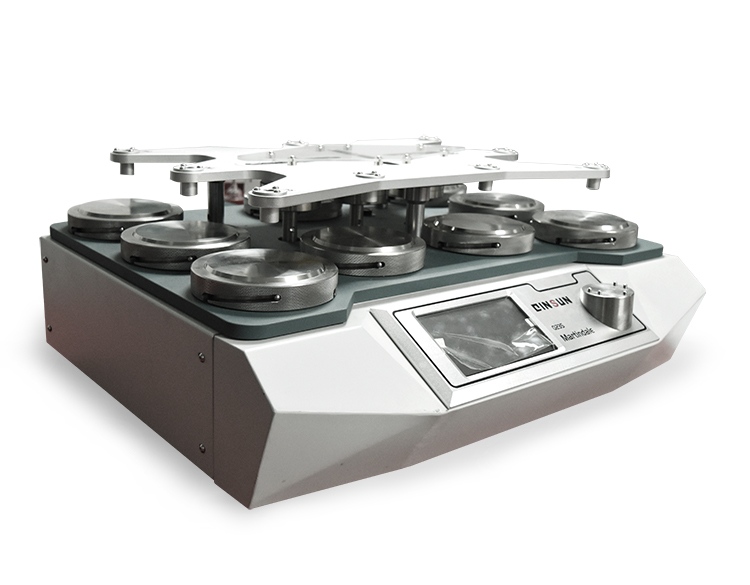

马丁代尔耐磨仪用于测定织物在受轻微压力情况下起球情况。使圆形试样在规定负荷下，以轨迹形成李莎茹图形的平面运动与磨料（即标准织物）进行摩擦。装有试样或磨料的试样夹具绕其与水平面垂直的轴自由转动。试样夹具中装试样还是装磨料要根据采用的试验方法。其轨迹形成一个完整李莎茹图形的平面摩擦运动，包括16次摩擦，即马丁代尔耐磨试验仪两个外侧驱动轮转动16圈，内侧驱动轮转动15圈。标准规定的李莎茹图形 Lissajous figure为由变化运动形成的图形。

　　工作原理：

　　圆形织物试样在一定的压力下，与标准磨料按李莎如（Lissajous）曲线的运动轨迹进行互相磨擦，导致试样破损，以试样破损的耐磨次数表示织物的耐磨性能。

　　马丁代尔耐磨仪方法标准与试验步骤

　　该仪器适用于两大类试验方法,基本操作如下:

　　1、圆形试样与同样材料织物在给定的压力下,以Lissajous图形运动轨迹进行磨擦,达到规定的转数后,评定试样起毛球的等级。

　　1.1该试验方法,建议用户用采用本仪器中的减计数,较为直观。打开仪器电源开关,显示屏将进入减计数状态,然后将数据设定为试验方法标准中要求的磨擦转数。

　　1.2 按照标准方法预备好试样和磨料。

　　1.3将试样装夹在方法标准中要求的摩擦头上,测试面朝外。所试的织物不大于500g/m2时,在试样与摩擦头之间垫一片聚脂泡沫塑料;大于500g/m2或是复合织物时,则不需要垫泡沫塑料。八只试样装夹时因受到同样的张力。

　　1.4将毛毡和磨料各放在4个试样台上.把装样压锤放在磨料上,然后旋紧磨料紧圈,使磨料紧圈固定在试样台上,并做到4只磨料受到同样的张力。

　　1.5 把摩擦头放在磨料上,并将连杆穿过导板的工位孔插在摩擦头上。是否加试样重锤或碟片,要根据各试验方法中的要求。

　　1.6确定好李莎茹（Lissajous）运动曲线规格准确无误后,触摸启动键,仪器开始工作,直到磨擦计数为0,仪器自动停止。

　　1.7取下试样,在评级箱内对比标准样照,评定每块试样的起球程度。

　　1.8若接下次试验,必须触摸复位键,使仪器回复到初始状态。

　　2、圆形织物试样在一定的压力下与标准磨料,按李莎如(Lissajous)曲线的运动轨迹进行互相磨擦,导致试样破损,以试样的破损时的耐磨次数表示织物的耐磨性能。

　　2.1该试验方法,建议用户用采用本仪器中的加计数方式,较为直观。打开仪器电源开关,将数据设定为试验方法标准中要求的磨擦转数。

　　2.2按照标准方法预备好标准磨料、标准垫料和试样。

　　2.3把标准磨料覆盖在标准垫料上,标准磨料的表面不可有皱纹,纱结或厚薄不匀。并在标准磨料上放一装样压锤,然后旋紧磨料紧圈,使磨料紧圈固定在试样台上,并做到4只磨料受到同样的张力。每次试验开始时须用新的标准磨料或试样,在磨擦5万次后试验尚为结束也须更换新的标准磨料。

　　2.4将试样装在方法标准中要求的摩擦头上,同时在试样与摩擦头间衬垫聚氨酯泡沫塑料。

　　2.5把摩擦头放在磨料上,并将连杆穿过导板的工位孔插在摩擦头上。是否加试样重锤或碟片,要根据各试验方法中的要求。

　　2.6确定好李莎茹（Lissajous）运动曲线规格准确无误后,触摸启动键,仪器开始工作,直到预定磨擦转数,仪器自动停止。

　　2.7观察各试样的磨损程度,并估计继续试验所需要的磨擦间隔转数。然后按上述设定方法,重新在设定显示窗内设定磨擦间隔转数,重新启动仪器工作。若八只试样其中有几只已达到试验终止状态,就触摸相对应的工位计数窗,将该工位计数功能锁定,并卸下该工位摩擦头。然后继续试验,直到八只全部试验终止状态为止。

　　2.8记录下各工位的累计磨擦数据。

　　2.9若接下次试验,必须触摸复位键,使仪器回复到初始状态,再重新设定预定磨擦转数。

　　标准的李莎茹图形运动轨迹。

　　从磨台上取下材料，用直径为（100±5）mm、最小单位面积质量为100g/m2的普通白纸盖在每一个磨台表面，并固定在磨台上，保证表面十分平整。

　　将与试样销轴直径相同的不锈钢套筒依次插入试样导板的轴套内，装上常用圆珠笔，使笔尖与纸的表面接触。转动仪器使摩擦次数为16次，形成一个完成的李莎茹图形。

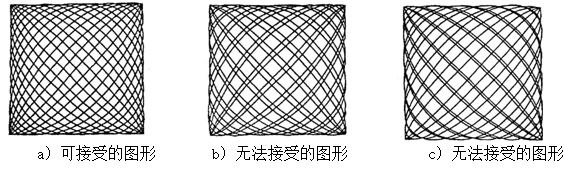

　　画两条平行线，刚好与李莎茹图形两对侧的曲线最外面相交。再为另外两侧画两条平行线，并确信这些线垂直相交。采用适当的方法，测量每一边精确至 ±0.2mm。检查画的31条线，重要的是检查李莎茹图形的对称性。如果曲线互相重合或间距不均匀（见图A.1），则咨询仪器供应商。
